怎样才能焊出漂亮的焊缝？（教学篇）

作者：洛阳吉力电焊学校张老师    发布时间：2020-09-25 10:48

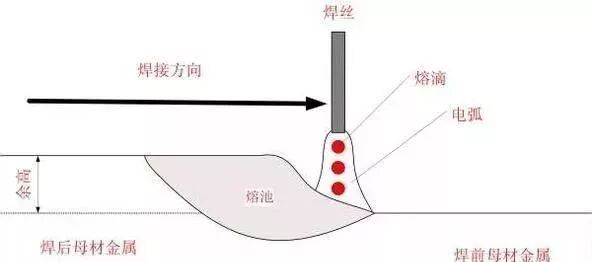

熔池是指因焊弧热而熔化成池状的母材部分，熔焊时焊件上所形成的具有一定几何形状的液态金属部分叫做熔池。

、

熔池中液体金属的温度比一般浇注钢水的温度高得多，过渡熔滴的平均温度约在2300℃左右，熔池平均温度在1700℃左右，最高可达2900多度，所以熔池中的液体金属处于过热状态。

在焊接教学中，学员在焊接实习操作时，经常出现焊瘤、烧穿、未焊透，内凹、夹渣，成形不良等缺陷，分析产生这些缺陷的原因，主要是学员在焊接操作过程中，不善于观察熔池温度的变化，没有有效地控制熔池的温度而产生上述缺陷。

熔池温度，直接影响焊接质量，熔池温度高、熔池较大、铁水流动性好，易于熔合，但过高时，铁水易下淌，单面焊双面成形的背面易烧穿，形成焊瘤，成形也难控制，且接头塑性下降，弯曲易开裂。

熔池温度低时，熔池较小，铁水较暗，流动性差，易产生未焊透，未熔合，夹渣等缺陷。

从简单的方面讲，能否适当的熔化焊条由通过的电流决定。

电流太小，很难引弧，焊条容易粘在焊件上，鱼鳞纹粗，两侧融合不好；电流太大，焊接时飞溅和烟雾大，焊条发红，熔池表面很亮，容易烧穿、咬边；

电流合适，容易引燃且电弧稳定，飞溅很小，能听到均匀的劈啪声，焊缝两侧圆滑的过渡到母材，表面鱼鳞纹很细，焊渣容易敲掉。而在其应用方面，又有着复杂的关系。

在立、横、仰位时，电流都相应的较平焊时要小，电流通常应比平焊小10%左右。同样，在立、横、仰位时，焊条的直径也通常较平焊时要小

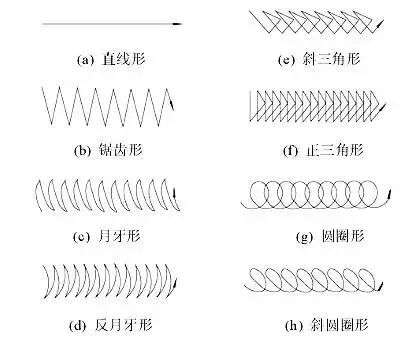

运条方法：

焊条沿轴线向熔池方向送进使焊条熔化后，能继续保持电弧的长度不变，因此要求焊条向熔池方向送进的速度与焊条熔化的速度相等。

如果焊条送进的速度小于焊条熔化的速度，则电弧的长度将逐渐增加，导致断弧；如果焊条送进的速度太快，则电弧长度迅速缩短，焊条未端与焊件接触发生短路，同样会使电弧熄灭。

月牙形运条方法：焊条末端沿焊接方向作月牙形左右摆动，中间动作要快，两侧稍作停留。该方法能有效地控制熔池温度，熔池较浅，应防止正、反两面咬边。月牙形运条是单面焊双面成形连弧焊的主要运条方法之一。

锯齿形运条方法：焊条末端作锯齿状向前摆动，并在两侧稍作停留，以防止产生咬边。此种方法操作容易，应用广泛。适用于平、立、仰焊位对接焊缝各层焊道的焊接。

圆圈形运条熔池温度高于月牙形运条温度，月牙形运条温度又高于锯齿形运条的熔池温度。

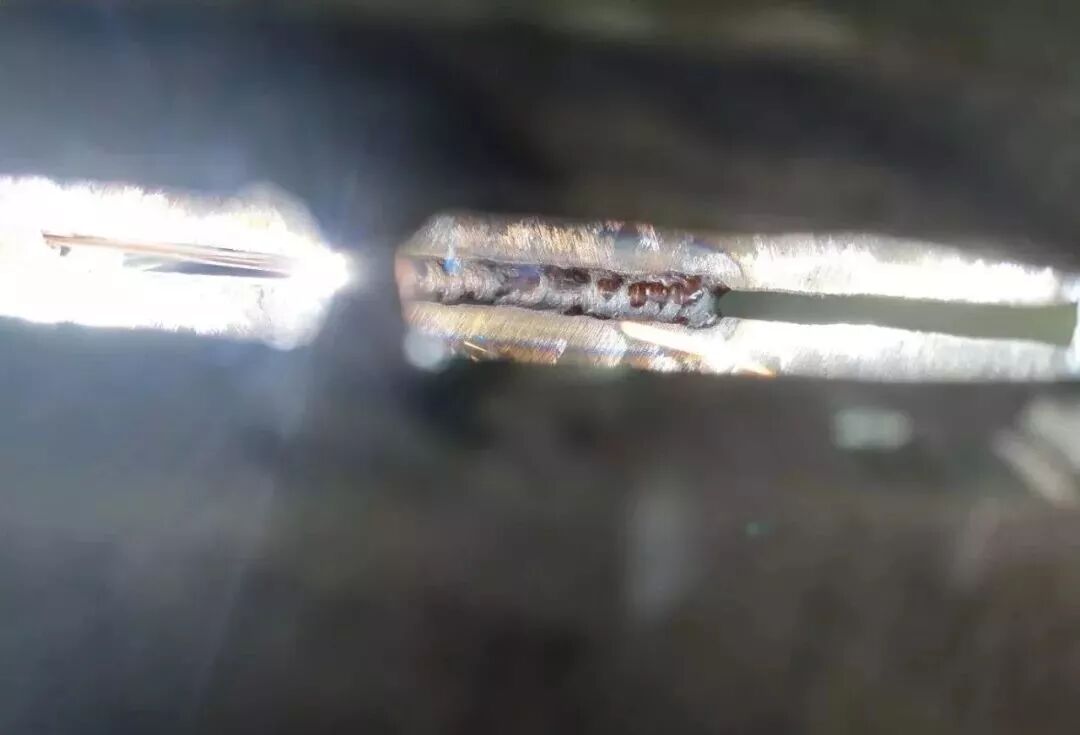

采用锯齿形运条，并且用摆动的幅度和在坡口两侧的停顿，有效的控制了熔池温度，使熔孔大小基本一致，坡口根部未形成焊瘤和烧穿的机率有所下降，未焊透有所改善，使对接平焊的单面焊接双面成形不再是难点。

焊条角度：

焊条与焊接方向的夹角在90度时，电弧集中，熔池温度高，夹角小，电弧分散，熔池温度较低。

电弧燃烧时间：

用电弧燃烧时间来控制熔池温度，如果熔池温度过高，熔孔较大时，可减少电弧燃烧时间，使熔池温度降低，这时，熔孔变小，内部成形高度适中，避免管子内部焊缝超高或产生焊瘤。
